● 무선 전력 전송은 전기 에너지를 무선으로 전송하는 기술로서, 두 코일 사이의 자기적 결합 (inductive coupling), 자기 공진 결합 (magnetic resonance coupling), 전자기파 방사 (electro-magnetic wave radiation) 방식 등이 있습니다. 무선 전송 기술의 대표적 응용 분야는 무선 충전(wireless charging)으로서, 바이오-메디컬 디바이스, 모바일 기기, 스마트 가전, 전기 자동차의 무선 충전 등을 위해 활발한 연구가 진행 중 입니다. 우리 연구실에서는 자기유도, 자기공명, 전자기파 방사 방식을 이용한 무선 전력 전송 시스템 연구, 발진기, 전력 증폭기, 정류기 등과 같은 시스템 구성을 위한 회로 설계를 수행 중에 있습니다.



    ◆ 모바일 기기 무선 충전용 다중 표준을 지원하는 코일 설계

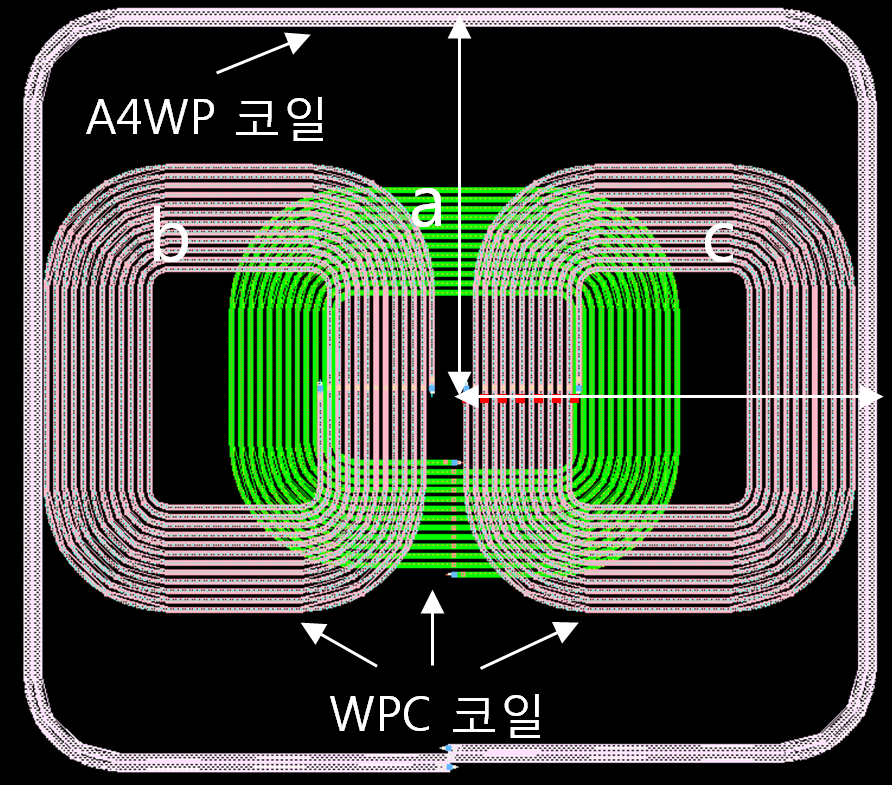

        ▷ 자기유도 (WPC) 및 자기공명 (A4WP) 표준을 동시 지원하는 PCB 코일
        ▷ 간섭이 작고 충전 영역이 넓은 고효율 코일

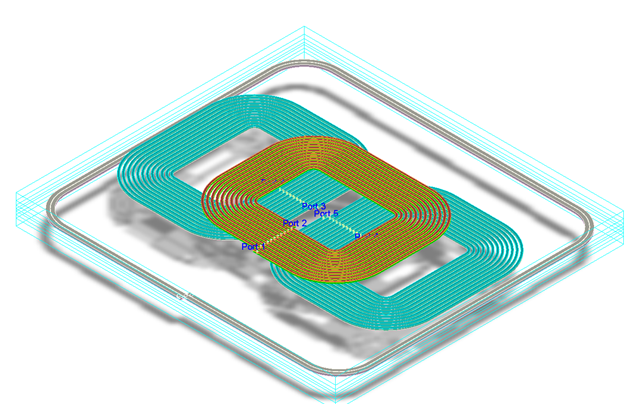

<코일 레이아웃>

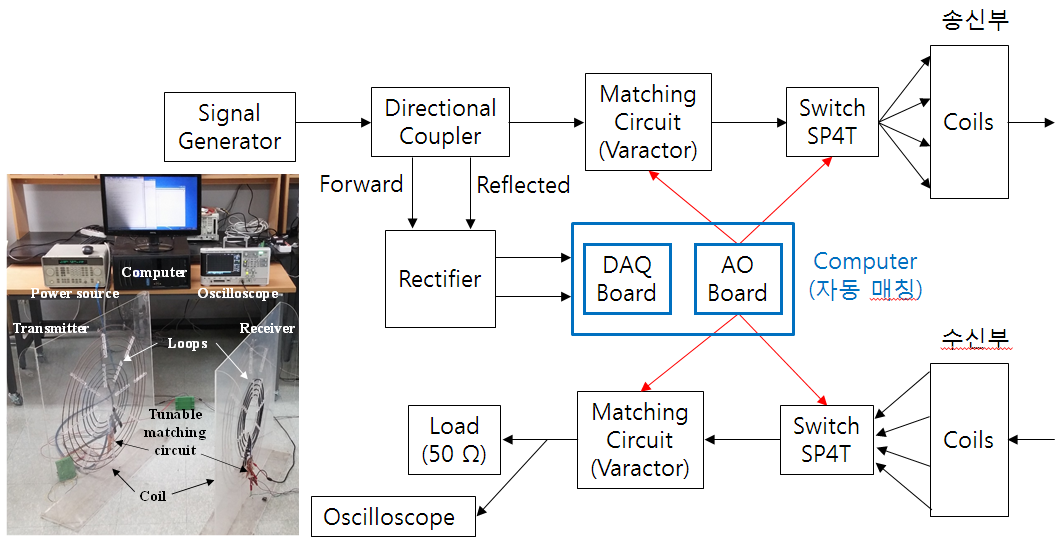

    ◆ 거리 적응형 고효율 무선전력전송 시스템 제안
        ▷ 거리에 따라 커플링 계수를 자동 조절하여 넒은 거리 범위에서 높은 효율 유지
        ▷ 1 m 거리에서도 60 % 정도의 우수한 효율을 보임

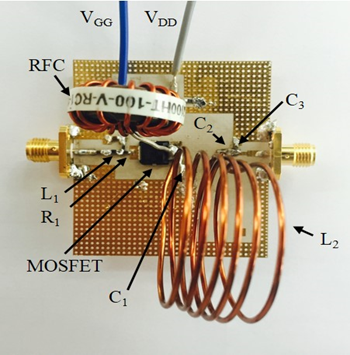

    ◆ 13.56 MHz 무선 전력 전송용 고효율 전력증폭기
        ▷ Class E 스위칭 모드 전력증폭기 설계
        ▷ Si LDMOS FET 사용, 출력전력 = 38.6 dBm, 최대효율 (PAE) = 89.6 %

    ◆ 2.45 GHz 대역 마이크로파 신호 발생기
        ▷ 고조파 정합 기법을 이용한 비선형 고효율 발진기 설계 기법 제안
        ▷ GaN HEMT 사용, 출력 전력 : 6-W, DC-RF 변환 효율 = 83 %

    ◆ 2.45 GHz 대역 마이크로파 정류기 회로
        ▷ 입력전력에 따른 임피던스 정합
        ▷ RF-DC 변환 효율 : > 70 %

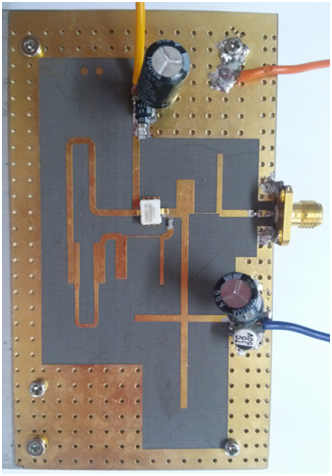

<제작된 전력증폭기 사진> <제작된 신호 발생기 사진> <제작된 정류기 사진>
